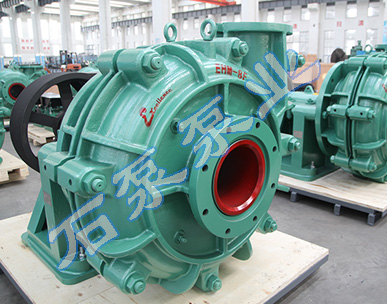

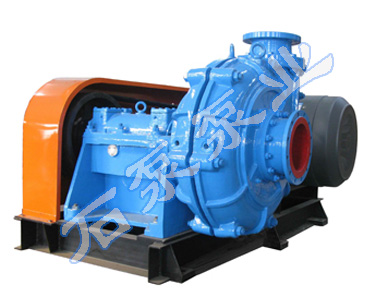

EZ 渣漿泵

材質：高鉻耐磨合金

壽命：普通產品1.5-2.5倍

能耗：高效，低能耗

交貨：7個工作日-30個工作日不等

可替代產品系列：洗煤、選礦、冶金等行業用泵

在線快捷咨詢

電話咨詢：0311-86480968

產品描述及應用
3D結構圖
性能參數表

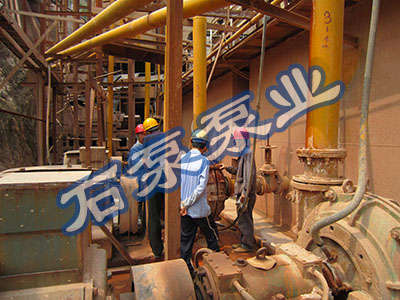

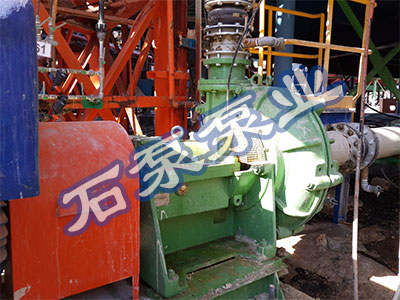

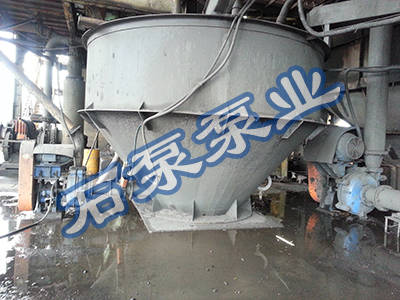

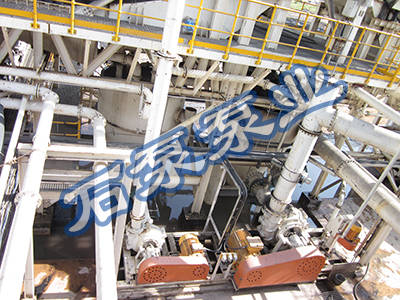

案例現場

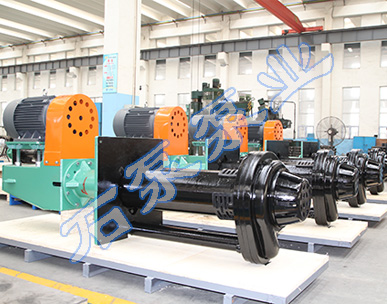

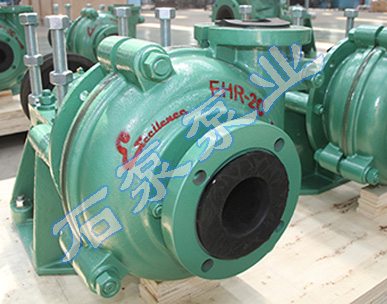

相關產品

產品描述及應用：

EZ系列渣漿泵主要適用于洗煤（選煤）、火電廠、選礦、冶金、建材、化工等行業，用來輸送含有固體顆粒的磨蝕性漿體，如：

選煤廠輸送煤泥和重介選煤、

選礦廠處理精礦和尾礦、

電廠除灰渣、海岸河道采礦作業輸送礦漿等。

其所能處理漿體的最大重量濃度為：灰漿45%，礦漿60%;根據用戶需要可串聯進行運行。

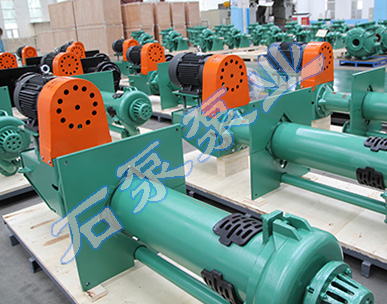

EZ系列產品設計為單級、單吸、離心式渣漿泵。按結構形式分為臥式和立式。臥式泵按出口直徑分為350mm、300mm、250mm、200mm、150mm、100mm、80mm、65mm、50mm、40mm等多種規格;每種規格口徑的泵根據揚程需要有不同的葉輪直徑供選擇。

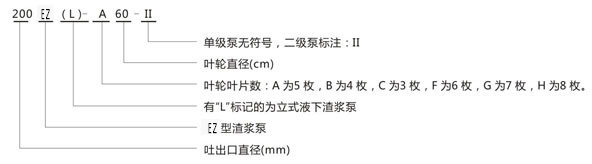

EZ系列渣漿泵型號說明：

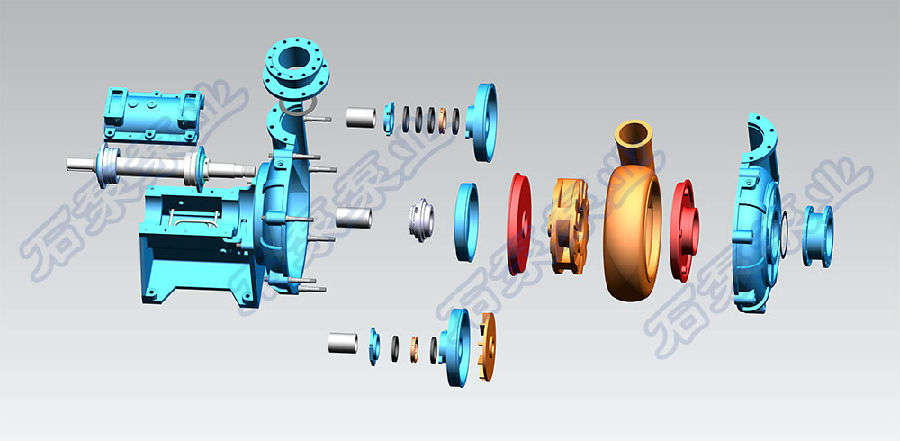

3D結構圖：

EZ系列渣漿泵結構特點：

該系列渣漿泵在水力設計、結構設計等方面有創新，過流部件采用了自行研制的抗磨蝕的高鉻耐磨合金鑄鐵制造，具有效率高、節能、使用壽命長、重量輕、結構合理、運行可靠、振動小、噪音低、維修方便等顯著特點。

泵體采用雙泵殼結構，方便更換過流部件;根據壓力需要外泵殼采用球墨鑄鐵或灰鑄鐵，內泵殼采用高鉻抗磨白口鑄鐵或鑄鋼。

密封形式：EZ系列渣漿泵可以采用副葉輪加填料組合式密封和機械密封兩種軸封形式。

（1）副葉輪動力密封：副葉輪密封利用葉輪與串聯的副葉輪產生的壓力密封，填料或唇口密封作為停車密封。在泵進口正壓力值不大于泵出口壓力值10%時的單級泵或多級串聯的第一級泵，可以采用這種密封形式。它可以在沒有軸封水的情況下運行，不稀釋礦漿、密封效果好等特點。但將增加功率消耗（一般需增加軸功率的5%左右）。填料密封是常見的一種軸封形式，適用于各種工況條件，可匹配聚四氟乙烯填料、石墨填料等特殊材質，可用于腐蝕性或高溫條件下。它具有結構簡單、維修方便等優點。

（2）機械密封：密封效果好。集裝式結構使安裝與更換更方便，不同的結構形式適應不同的工況條件。磨擦副材料采用高硬度陶瓷及合金材料，機械密封和密封箱設計與配合符合介質流動狀態，因而具有較高的抗磨性和抗震性，在各種惡劣的工況下均能保證客戶滿意。

性能參數表：

型號	軸功率P(Kw)	清水性能					允許最大通過顆粒直徑D(mm)	重量Wt.(kg)
型號	軸功率P(Kw)	流量Q（m3/h）	揚程H(m)	轉速n(r/min)	最高效率η%	汽蝕余量NPSH(m)	允許最大通過顆粒直徑D(mm)	重量Wt.(kg)
300EZ-A100	450	464-1826	15.3-65.2	300-590	81.1	3	88	5265
300EZ-A95	400	441-1735	13.8-58.8	300-590	78.1	3	88	5220
300EZ-A90	560	505-1844	21.2-79.9	400-730	82.8	3.9	85	5005
300EZ-A85	450	477-1742	18.9-71.3	400-730	79.8	3.8	85	4965
300EZ-A70	630	635-2333	16.0-76.8	490-980	80.4	3.9	92	3560
300EZ-A65	500	589-2166	13.8-66.2	490-980	77.4	3.7	92	3531
300EZ-A56	250	395-1568	9.7-46.0	490-980	80.9	3.5	96	3030
250EZ-A103	560	402-1573	29.7-110.5	400-730	74.5	2.8	69	5085
250EZ-A96	560	403-1466	25.4-93.7	400-730	77.8	3.5	69	5035
250EZ-A90	450	378-1374	22.3-82.4	400-730	73.8	3.4	69	4980
250EZ-A85	800	376-1504	30.1-128.7	490-980	76.5	3.5	76	4530
250EZ-A83	800	367-1469	28.7-122.7	490-980	75.5	3.5	76	4514
250EZ-A80	710	354-1416	26.7-114.0	490-980	73.5	3.4	76	4490
250EZ-A78	630	415-1796	21.1-102.5	490-980	71.5	3.2	76	4474
250EZ-A75	560	300-1480	20.8-97.5	490-980	77.5	3	72	3480
250EZ-A73	500	292-1441	19.7-92.4	490-980	76.5	3	72	3466
250EZ-A70	450	280-1381	18.1-84.9	490-980	74.5	2.9	72	3446
250EZ-A68	450	272-1342	17.1-80.1	490-980	73.5	2.7	72	3432
250EZ-A65	315	299-1249	15.4-71.0	490-980	76.5	3	72	3020
250EZ-A63	315	290-1211	14.4-66.7	490-980	75.9	3	72	3008
250EZ-A60	280	276-1153	13.1-60.5	490-980	73.9	2.8	72	2991
200EZ-A85	560	221-907	32.0-133.7	490-980	70.5	2.8	54	4110
200EZ-A75	355	225-900	22.8-102.9	490-980	74.4	3	56	3070
200EZ-A73	355	219-876	21.6-97.5	490-980	73.1	3	56	3056
200EZ-A70	315	205-976	19.4-86.4	490-980	75.6	2.8	56	2465
200EZ-A68	315	199-948	18.3-81.5	490-980	74.6	2.8	56	2453
200EZ-A65	250	235-950	16.4-72	490-980	79.6	2.5	62	2323
200EZ-A63	250	228-921	15.4-67.6	490-980	78.6	2.5	62	2311
200EZ-A60	185	218-870	13.9-62	490-980	83.5	2.5	62	2223
200EZ-A58	185	211-841	13-57.9	490-980	82.5	2.5	62	2214
150EZ-A70	185	93-401	20-91.2	490-980	62.3	2	37	2245
150EZ-A65	200	150-600	17.4-75.7	490-980	70.8	2.5	48	2223
150EZ-A63	185	146-582	16.3-71.1	490-980	69.8	2.5	48	2211
150EZ-A60	160	135-550	14.7-63.5	490-980	75.9	2.5	48	2203
150EZ-A58	132	131-532	13.7-59.3	490-980	74.9	2.5	48	2033
150EZ-A55	110	124-504	12.3-53.4	490-980	72.9	2.3	48	2019
150EZ-C58	160	134-596	12.8-61	490-980	69.1	2	75	2063
150EZ-A57	110	95-427	13.2-56.3	490-980	67.8	1.8	32	2023
150EZ-A50	75	115-460	9.5-43.1	490-980	76.8	2.5	48	1735
150EZ-A48	75	111-442	8.7-39.7	490-980	75.8	2.5	48	1728
150EZ-A42	132	142-550	12.1-62.8	700-1480	77.1	2.2	69	1605
100EZ-A50	160	85-360	20.5-100.2	700-1480	69.6	2.5	34	1475
100EZ-A46	132	79-331	17.3-84.8	700-1480	67.6	2.3	34	1461
100EZ-A42	90	66-275	14.7-70.8	700-1480	71	2.5	35	1075
100EZ-A39	75	61-255	12.6-61	700-1480	69	2.4	35	1064
100EZ-A42	90	83-365	12.7-66.8	700-1480	71.6	2.5	40	1085
100EZ-A36	55	61-245	9.7-49.5	700-1480	71.6	2	32	1010
100EZ-A33	45	56-225	8.2-41.6	700-1480	69.6	1.8	32	1003
80EZ-A52	160	51-242	22.1-109.8	700-1480	56.3	2.1	21	1465
80EZ-A42	75	61-204	14.4-70.4	700-1480	66.7	2.5	24	1053
80EZ-A39	55	57-189	12.4-60.7	700-1480	64.7	2.4	24	1042
80EZ-A36	45	46-190	9.6-51.4	700-1480	67.7	2.5	24	980
80EZ-A33	37	43-174	8-43.2	700-1480	65.7	2.3	24	973
65EZ-A30	15	23-79	7.4-34.8	700-1480	63.5	2	19	504
65EZ-A27	11	20-71	6-28.2	700-1480	61.5	1.8	19	500
50EZ-A50	90	27-111	22.3-110.7	700-1480	45.1	3	13	1378
50EZ-A46	55	23-94	17.9-85.8	700-1480	44.7	1.4	14	1082
50EZ-A33	18.5	12-54	7.7-42.5	700-1480	42.1	2.9	13	537
40EZ-A17	7.5	4-23	9-44.6	700-1480	52.4	2.5	11	121
